En tant que fournisseur leader de vannes à pointeau, j'ai eu le privilège d'approfondir les subtilités de ces composants essentiels. Les vannes à pointeau sont largement utilisées dans diverses industries pour leurs capacités précises de contrôle du débit. Dans ce blog, j'explorerai le mécanisme d'étanchéité d'une vanne à pointeau, en mettant en lumière la façon dont il garantit des performances fiables dans diverses applications.
Structure de base d'une vanne à pointeau
Avant de plonger dans le mécanisme d’étanchéité, passons brièvement en revue la structure de base d’une vanne à pointeau. Une vanne à pointeau typique se compose d'un corps, d'une tige, d'un pointeau, d'un siège et d'un presse-étoupe. Le corps est le boîtier principal qui contient le chemin d’écoulement, tandis que la tige est utilisée pour contrôler la position de l’aiguille. L'aiguille, comme son nom l'indique, est une tige fine et effilée qui s'insère dans le siège. Le siège est une surface usinée avec précision à l'intérieur du corps de la vanne où l'aiguille entre en contact pour contrôler le débit. Le presse-étoupe est utilisé pour empêcher les fuites autour de la tige.
Le principe d'étanchéité
Le mécanisme d'étanchéité d'une vanne à pointeau est basé sur le principe de l'ajustement serré entre le pointeau et le siège. Lorsque la vanne est fermée, l'aiguille est abaissée sur le siège, créant un joint étanche qui bloque l'écoulement du fluide. La forme conique de l'aiguille permet une réduction progressive de la zone d'écoulement à mesure qu'elle s'approche du siège, offrant ainsi un contrôle précis du débit.
Types de matériaux d'étanchéité
Le choix des matériaux d’étanchéité est crucial pour les performances et la durabilité d’une vanne à pointeau. Les matériaux d'étanchéité courants comprennent les métaux, les élastomères et les plastiques.
- Joints métalliques: Les joints métalliques sont souvent utilisés dans les applications haute pression et haute température. Ils offrent une excellente résistance à l’usure, à la corrosion et aux températures élevées. Des exemples de matériaux d'étanchéité métalliques comprennent l'acier inoxydable, le laiton et le bronze. Les joints métalliques assurent une étanchéité fiable, mais ils peuvent nécessiter un couple plus élevé pour fermer la vanne en raison du contact métal sur métal.
- Joints élastomères: Les joints élastomères, tels que les joints toriques en caoutchouc, sont couramment utilisés dans les applications où une étanchéité parfaite est requise à des pressions et des températures plus basses. Ils offrent une bonne flexibilité et résilience, ce qui permet de compenser les désalignements mineurs entre l'aiguille et le siège. Les joints élastomères sont également relativement faciles à installer et à remplacer. Cependant, ils peuvent présenter des limites en termes de résistance à la température et aux produits chimiques.
- Joints en plastique: Les joints en plastique, comme le PTFE (polytétrafluoroéthylène), sont connus pour leur excellente résistance chimique et leurs faibles propriétés de frottement. Ils sont souvent utilisés dans les applications où le fluide contrôlé est corrosif ou lorsqu'un joint à faible friction est requis. Les joints en PTFE peuvent assurer une étanchéité même à basse pression, mais ils peuvent avoir des limites en termes de résistance à la température et à la pression.
Facteurs affectant les performances d'étanchéité
Plusieurs facteurs peuvent affecter les performances d’étanchéité d’une vanne à pointeau. Ceux-ci incluent :
- Finition de surface: La finition de surface de l'aiguille et du siège est essentielle pour obtenir une étanchéité parfaite. Une finition de surface lisse réduit le risque de fuite en minimisant la zone de contact entre l'aiguille et le siège. Toute irrégularité ou rayure sur la surface peut compromettre les performances d'étanchéité.
- Alignement: Un bon alignement entre l’aiguille et le siège est essentiel pour une étanchéité fiable. Un mauvais alignement peut provoquer un contact irrégulier entre l'aiguille et le siège, entraînant des fuites. Lors de l'installation, il est important de s'assurer que la vanne est correctement alignée et que la tige est perpendiculaire au siège.
- Couple: La quantité de couple appliquée lors de la fermeture de la vanne peut également affecter les performances d'étanchéité. Un serrage excessif de la vanne peut endommager les surfaces d'étanchéité, tandis qu'un serrage insuffisant peut entraîner une fuite. Il est important de suivre les recommandations du fabricant pour la valeur de couple appropriée.
- Propriétés du fluide: Les propriétés du fluide contrôlé, telles que la viscosité, la température et la composition chimique, peuvent également avoir un impact sur les performances d'étanchéité. Par exemple, les fluides à haute viscosité peuvent nécessiter une force de fermeture plus élevée pour obtenir une étanchéité parfaite, tandis que les fluides corrosifs peuvent nécessiter l'utilisation de matériaux d'étanchéité résistant à la corrosion.
Applications des vannes à pointeau
Les vannes à pointeau sont utilisées dans une large gamme d'applications dans diverses industries, notamment :
- Pétrole et Gaz: Dans l'industrie pétrolière et gazière, les vannes à pointeau sont utilisées pour contrôler le débit dans les pipelines, les têtes de puits et les raffineries. Ils sont souvent utilisés dans les applications à haute pression et haute température où un contrôle précis du débit est requis.
- Traitement chimique: Les vannes à pointeau sont couramment utilisées dans les usines de traitement chimique pour le contrôle des fluides corrosifs. Le choix des matériaux d'étanchéité est essentiel dans ces applications pour garantir la compatibilité avec les produits chimiques manipulés.
- Production d'énergie: Dans les centrales électriques, les vannes à pointeau sont utilisées pour contrôler le débit dans les systèmes à vapeur et à eau. Ils sont également utilisés dans les systèmes d’instrumentation et de contrôle pour réguler le débit des fluides.
- Médical et pharmaceutique: Les vannes à pointeau sont utilisées dans les applications médicales et pharmaceutiques pour le contrôle précis des fluides tels que les gaz, les liquides et les médicaments. Ils sont souvent utilisés dans les équipements de laboratoire, les dispositifs médicaux et les processus de fabrication pharmaceutique.
Nos produits de vannes à pointeau

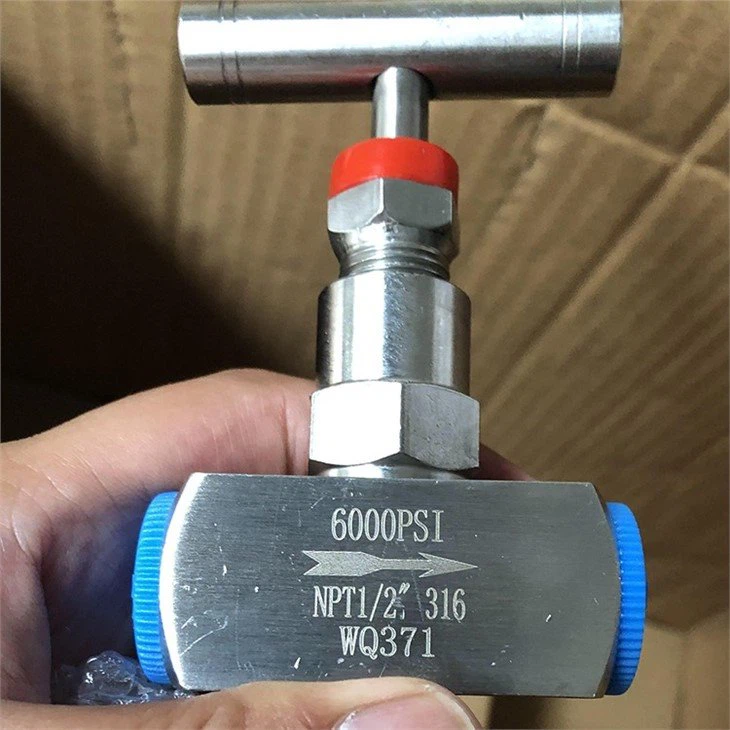

En tant que fournisseur de vannes à pointeau, nous proposons une large gamme de produits pour répondre aux divers besoins de nos clients. NotreVanne à pointeau SS316est fabriqué en acier inoxydable de haute qualité, offrant une excellente résistance à la corrosion et une excellente durabilité. Il convient à une variété d’applications, notamment le traitement chimique, le pétrole et le gaz et la production d’électricité.
NotreVanne à pointeau en acier inoxydable 1/4est un choix populaire pour les applications où une taille plus petite est requise. Il offre un contrôle précis du débit et des performances d’étanchéité fiables.
Nous proposons également une gamme deVanne à pointeau SS316produits avec différentes configurations et spécifications pour répondre aux exigences spécifiques de nos clients.
Conclusion
Le mécanisme d’étanchéité d’une vanne à pointeau est un aspect essentiel de ses performances. En comprenant les principes de base de l'étanchéité, les types de matériaux d'étanchéité disponibles et les facteurs pouvant affecter les performances d'étanchéité, vous pouvez choisir la vanne à pointeau adaptée à votre application. Dans notre entreprise, nous nous engageons à fournir des vannes à pointeau de haute qualité offrant des performances d'étanchéité fiables et un contrôle précis du débit. Si vous avez des questions ou avez besoin d'aide pour sélectionner la vanne à pointeau adaptée à votre application, n'hésitez pas à nous contacter. Nous sommes impatients de discuter de vos besoins et de vous proposer les meilleures solutions.
Références
- ASME B16.34 - Vannes - Extrémités à brides, filetées et à souder
- API 602 - Vannes, robinets à soupape et clapets anti-retour compacts en acier
- ISO 5208 - Vannes industrielles - Essais de pression des vannes
