Soupape à pointeau

Qu'est-ce que la valve à pointeau

Les vannes à pointeau, parfois appelées vannes à piston, sont des vannes de régulation et permettent aux ingénieurs de contrôler et de réguler finement le débit et la pression de l'eau. La précision est obtenue grâce au mouvement fin de l'arbre, qui permet à la boîte de vitesses de déplacer le tube du piston dans un mouvement coulissant vers la position d'ouverture ou de fermeture, en fonction des exigences du système de commande.

Avantages de la valve à pointeau

La flexibilité

Les vannes les plus simples n’offrent que deux options. Soit le flux est ouvert, soit il est fermé. Les vannes à pointeau sont totalement différentes à cet égard, car elles vous permettent de choisir toute une gamme d'options intermédiaires. Vous pouvez régler le débit de manière à ce qu'il soit très faible, mais toujours en mouvement, ou presque au maximum, mais pas tout à fait. Cela permet une adaptabilité extrême. Quelle que soit la situation que vous rencontrez, vous pourrez probablement ajuster la valve pour y répondre.

Précision

Avec une vanne à pointeau, la précision sera toujours le mot d’ordre numéro un. Il s’agit de la caractéristique principale qui amène généralement les gens à choisir cette vanne plutôt qu’une autre. Étant donné que l’aiguille peut être déplacée à des degrés très faibles, les utilisateurs peuvent réguler le débit avec des mesures exactes. Cela fait de la vanne à pointeau un excellent choix pour les réglages où des nombres et des mesures exacts sont essentiels.

Efficacité accrue

Le débit pouvant être contrôlé avec une telle précision, les utilisateurs peuvent atteindre un niveau d’efficacité sans précédent. Plutôt que de permettre un débit beaucoup plus important que nécessaire et de gaspiller du carburant ou du gaz, les utilisateurs peuvent utiliser uniquement la quantité exacte nécessaire, économisant ainsi de l’argent et de l’énergie.

Niveaux de sécurité élevés

Effet secondaire naturel de la précision et de l’adaptabilité de ces vannes, celles-ci comptent parmi les vannes les plus sûres du marché actuel. Rien ne passe à travers à moins que cela ne soit prévu, ce qui signifie qu'il y a beaucoup moins de risques de fuite, de casse ou de dommages pouvant conduire à des situations dangereuses.

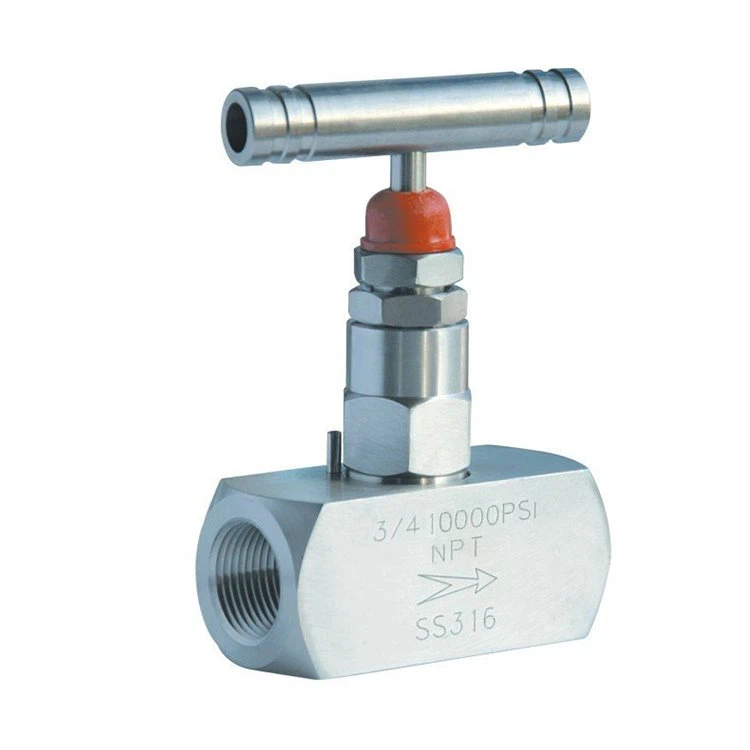

Vanne à pointeau Ss316

Description du produit Les vannes sont produites en fonction des besoins des applications. Les

Ajouter à la demande
Vanne à pointeau en acier inoxydable 1/4

Nom du produit : vanne à pointeau 6000psi 10000psi. Matériel: acier inoxydable. Taille : 1/8-1.

Ajouter à la demande
Vanne à pointeau Ss316

Nom: vanne à pointeau en acier inoxydable 6000psi 10000psi. Matériel : SS316, SS316L, C276, Monel

Ajouter à la demande

Pourquoi nous choisir

Normes de haute qualité

Nos produits sont fabriqués selon des normes de qualité élevées, garantissant ainsi leur durabilité et leur durabilité. Nous utilisons uniquement les meilleurs matériaux et les dernières techniques de fabrication pour créer nos produits.

Prix compétitifs

Nous proposons nos produits de brides à des prix compétitifs, garantissant ainsi à nos clients le meilleur rapport qualité-prix possible.

Compétence

Nous disposons d’une équipe d’experts possédant de nombreuses années d’expérience dans l’industrie des brides.

Service client

Nous sommes fiers de fournir un excellent service client et de veiller à ce que nos clients soient satisfaits de leurs achats. Nous sommes toujours disponibles pour répondre à toutes les questions ou préoccupations que nos clients pourraient avoir.

Types de vanne à pointeau

Vanne à pointeau fileté (à commande manuelle)

Le type de vanne à pointeau le plus courant et le plus traditionnel. Il comporte une poignée reliée à une tige (piston) avec une extrémité effilée. Lorsque la poignée est tournée, le piston se déplace verticalement à travers la partie filetée, ajustant le débit en rapprochant ou en éloignant l'extrémité conique du siège de valve. La vanne à pointeau fileté permet un contrôle manuel précis du débit.

Vanne à pointeau motorisée
Les vannes à pointeau automatisées peuvent être actionnées hydrauliquement, électriquement ou pneumatiquement. Ils offrent l’avantage du fonctionnement et de l’automatisation à distance. Le choix de la méthode d'actionnement dépend des exigences de l'application et des ressources disponibles. Les capteurs de température et de débit sont souvent utilisés pour contrôler les actionneurs des vannes à pointeau automatisées.

Vanne à pointeau droit et vanne à pointeau coudée
Ces termes font référence à l'orientation des ports d'entrée et de sortie l'un par rapport à l'autre. Une vanne à pointeau droit a des ports d'entrée et de sortie alignés en ligne droite (à 180 degrés l'un de l'autre), ce qui donne un écoulement droit. Une vanne à pointeau d'angle a des ports d'entrée et de sortie à un angle de 90 degrés. La vanne à pointeau droit a un chemin d'écoulement tortueux avec une chute de pression plus élevée, ce qui la rend plus sensible à la cavitation et aux éclairs, tandis que la vanne à pointeau équerre réduit la chute de pression et est mieux adaptée à certaines applications.

Vanne à pointeau multiport
Les vannes à pointeau multiports comprennent un port d'entrée standard et plusieurs ports de sortie. Ces vannes sont couramment utilisées pour les appareils et instruments de lecture de pression, réduisant le nombre de points d'installation dans un système de tuyauterie et minimisant le risque de fuites ou de défaillances aux points de connexion.

Quels sont les problèmes courants liés aux pièces d’une vanne à pointeau ?

Fuite de liquide

Une vanne à pointeau doit fournir un joint étanche en position complètement fermée pour éviter toute fuite de liquide. Lorsque cette étanchéité est compromise, une fuite de fluide peut se produire, entraînant des problèmes potentiels de sécurité et d'efficacité. La cause des fuites de liquide en position complètement fermée est souvent l'usure du bouchon provoquée par le fluide du système. Pour résoudre ce problème, il est conseillé de remplacer au minimum la tige du pointeau. Si le problème persiste, une solution plus complète peut impliquer le remplacement de l'ensemble du robinet à pointeau pour garantir une étanchéité fiable et étanche en position complètement fermée.

Accumulation de particules solides

Lorsqu'une vanne à pointeau reste bloquée en position ouverte, cela peut entraîner un débit de fluide incontrôlé et une perte de contrôle opérationnel. Le blocage de la vanne en position ouverte est principalement dû à l'accumulation de particules solides à l'intérieur de la vanne. Pour résoudre ce problème, la vanne doit être démontée et toutes les particules solides provoquant l'obstruction doivent être soigneusement éliminées pour rétablir le fonctionnement normal de la vanne.

Quelles sont les applications des vannes à pointeau ?

Iinstrumentation

Les vannes à pointeau sont couramment utilisées dans les systèmes d'instrumentation et de contrôle pour réguler avec précision le débit de fluide, ce qui les rend idéales pour protéger les instruments analogiques délicats contre les coups de bélier.

Contrôle de flux

Ils excellent dans les applications nécessitant des réglages précis de débit et la gestion de faibles débits.

Fonctions marche/arrêt et accélérateur

Les vannes à pointeau peuvent fonctionner à la fois comme vannes marche/arrêt et papillon des gaz, offrant une polyvalence dans le contrôle de divers fluides.

Contrôle des fluides

Ils sont utilisés dans diverses industries pour contrôler le débit de vapeur, d’air, de gaz, de pétrole, d’eau et de fluides similaires, ce qui en fait des composants précieux dans de nombreux systèmes et processus.

Comment fonctionne la valve à pointeau

Isolement

Vanne d'isolement (d'arrêt) dont l'actionnement par vis permet à la vanne de s'ouvrir progressivement et la tige filetée nécessite trois ou quatre tours de poignée pour ouvrir et fermer la vanne. Pour des pressions exceptionnellement élevées généralement supérieures à 10.000 Psig (690 bar) avec une variation spéciale de vannes à pointeau a été conçue. Bien que similaires aux autres vannes à pointeau, ce type de vannes contient des caractéristiques de conception uniques avec des matériaux spécialement sélectionnés pour un fonctionnement à haute pression.

Régulation

Les vannes de régulation et de dosage ont pour fonction d'ajuster le débit. Ils ont généralement une longue pointe de tige conique et un filetage de tige à pas fin pour s'ouvrir en cinq à dix tours.

Critères de sélection des vannes à pointeau

Pression
La pression de service est un facteur important dans le choix de la bonne vanne à pointeau. Les modèles robustes peuvent supporter des pressions allant jusqu'à 4000-5000 psi (275-413 bar) à 100 degrés F (38 degrés). Lorsque des pressions encore plus élevées sont nécessaires, des vannes hautes performances sont disponibles et peuvent gérer une pression allant jusqu'à 10 000 psi (689 bars) à 100 degrés F (38 degrés).

Taille
Les vannes à pointeau sont disponibles dans une large gamme de tailles et de raccords d'extrémité. Des connexions mâles/femelles avec filetages pouces/métriques peuvent être utilisées. Les vannes les plus couramment disponibles ont une taille de 2 à 12 mm ou de 1/8" à 2". L’utilisation de la bonne taille de vanne facilite le débit et le fonctionnement efficace du système avec moins de risques d’usure et de fuite.

Température
Les vannes à pointeau peuvent fonctionner à des températures élevées ou basses. Pour les températures extrêmes, l'emballage/scellement utilisé est particulièrement pertinent. Les deux matériaux d'emballage les plus couramment utilisés sont le PTFE (téflon) pour une plage de température de -65 degrés F à 450 degrés F (-54 degrés C à 232 degrés) et le PEEK (polyéther éther cétone) pour une résistance accrue à la température. jusqu'à 600 degrés F (315 degrés).

Matériaux
Un certain nombre de matériaux différents sont utilisés dans la construction de la vanne. Les matériaux couramment utilisés comprennent le laiton, l'acier inoxydable 304 ou 316, l'acier au carbone et l'alliage 400 (alliage à base de nickel). L'acier inoxydable est largement utilisé pour sa résistance à la corrosion, sa stabilité chimique et sa résistance aux températures élevées. Ceux en laiton sont utilisés dans les systèmes hydrauliques, les applications à haute température et les conduites de gaz. L'alliage 400 est utilisé pour sa haute résistance et sa résistance à la corrosion et est principalement utilisé dans les applications marines et de traitement chimique.

Dépannage de la vanne à pointeau

Problème	Raison	Solution
La vanne à pointeau ne peut pas s'ouvrir ou se fermer	Des particules solides se sont accumulées dans la vanne	Démonter la vanne et éliminer les solides
Du liquide s'écoule au-delà de la vanne à pointeau lorsqu'elle est en position complètement fermée.	Le média du système a usé la fiche	Au minimum, remplacez la tige. Envisagez le remplacement de la valve à pointeau.
	Des particules solides se sont accumulées et la vanne reste ouverte.	Démonter la vanne et éliminer les solides
Du liquide fuit de la vanne	L'écrou de presse-étoupe est desserré	Serrer l'écrou de presse-étoupe
	L'emballage est usé	Remplacer l'emballage

Vanne à pointeau d’inspection périodique

Fissures
Des fissures peuvent se produire si l'eau gèle dans la vanne. De petites fissures sur les ports peuvent être soudées ; cependant, les fissures de soudure sur le corps de la vanne endommageront probablement les composants internes de la vanne.

Rayures
Les rayures sur le revêtement peuvent entraîner de la corrosion. Recouvrez la valve dès que possible.

Décoloration
Une décoloration peut indiquer que la valve était trop chaude et que les composants internes sont endommagés.

Déformation
La déformation du corps de la vanne nécessite le remplacement du robinet à pointeau.

Notre usine

Nos fondateurs travaillent dans l'industrie de l'acier inoxydable depuis plus de 30 ans et exportent des produits en acier inoxydable depuis plus de 15 ans. Nous exportons principalement vers plus de 30 pays d’Amérique du Nord, d’Amérique du Sud, d’Europe, d’Asie et d’autres États. Avec persévérance et efforts, nous sommes devenus l’une des principales entreprises de raccords et de brides de vannes en Chine.

home-about-us

Questions posées

Q : À quoi sert une vanne à pointeau particulièrement adaptée ?

R : Ils sont idéaux pour les systèmes utilisant des matériaux plus légers et moins visqueux avec de faibles débits. Les vannes à pointeau sont généralement utilisées dans les systèmes hydrauliques basse pression, le traitement chimique et d'autres services liés au gaz et aux liquides. Ces vannes peuvent également être appliquées aux services à haute température et à oxygène en fonction de leurs matériaux.

Q : Comment savoir si une vanne à pointeau est ouverte ou fermée ?

R : L’aiguille est longue et fine avec un diamètre augmentant progressivement vers la tige. Lors de la fermeture, la pointe de l'aiguille traverse l'orifice de siège et l'aiguille continue de traverser l'orifice jusqu'à ce que le diamètre de l'aiguille soit de la même taille que le diamètre de l'orifice ; la vanne est fermée lorsque cela se produit.

Q : Quelles sont les caractéristiques de la vanne à pointeau ?

R : La principale caractéristique de la vanne à pointeau est sa capacité à moduler le débit d’eau et la pression différentielle élevée. La vanne à pointeau NGL est capable d'effectuer une manœuvre linéaire également en présence d'un degré de partialisation pertinent, bien que la pression d'entrée soit élevée et la grande différence de pression d'exercice.

Q : Quel est l’avantage de la vanne à pointeau ?

R : La précision, l’ajustabilité, la flexibilité et la polyvalence le rendent parfait pour une utilisation industrielle. L’un des plus grands avantages de l’utilisation d’une vanne à pointeau est sa petite ouverture. Même lorsqu'il est complètement rétracté, le piston ne permet pas au fluide de s'écouler. La vis à filetage fin qui rétracte le piston contrôle le débit.

Q : Quelle est la limitation de la vanne à pointeau ?

R : La vanne à pointeau présente une perte de pression élevée en raison de la forte restriction du débit de fluide. Ils conviennent uniquement aux systèmes de tuyauterie à faible débit. Si le liquide contient des particules solides, le siège et l'aiguille peuvent être endommagés.

Q : La vanne à pointeau limite-t-elle le débit ?

R : Perte de pression élevée en raison de la forte restriction du débit de fluide. L'aiguille et le siège peuvent être endommagés si le liquide contient des matières solides en suspension. L’examen de la poignée de la vanne à pointeau ne révèle pas si la vanne est ouverte ou fermée.

Q : Une vanne à pointeau contrôle-t-elle la pression ?

R : Les vannes à pointeau, parfois appelées vannes à piston, sont des vannes de régulation et permettent aux ingénieurs de contrôler et de réguler finement le débit et la pression de l'eau.

Q : Quelle est la différence entre une vanne à pointeau et une vanne de régulation ?

R : La « valve à pointeau » contrôle le débit dans les deux sens, tandis que la vanne « Contrôle du débit » contrôle le débit dans un sens et fournit un débit complet dans le sens inverse. Les deux sont généralement utilisés dans les applications de débitmètres, principalement lorsqu’un faible débit constant et calibré doit être maintenu.

Q : Quelle est la différence entre une vanne à pointeau et une vanne quart de tour ?

R : La fonction d'ouverture et de fermeture quart de tour d'un robinet à tournant sphérique permet de l'arrêter extrêmement facilement et de déterminer son état d'ouverture ou de fermeture. Les vannes à pointeau sont toutefois préférables lorsqu'une application nécessite un contrôle de débit très précis, car la position du piston peut être modifiée.

Q : Quels sont les composants d’une vanne à pointeau ?

R : Les ensembles de vannes à pointeau se composent de trois parties principales : le corps et le siège de la vanne, la tige et l'embout de la tige, ainsi que la garniture et le chapeau.

Q : Quelle est la classification des vannes à pointeau ?

R : Types de vannes à pointeau. Il existe trois modèles généraux de vannes à pointeau : droite, coudée et multiport. De plus, les vannes à pointeau peuvent fonctionner manuellement, électriquement, pneumatiquement ou hydrauliquement.

Q : Pourquoi est-ce appelé valve à pointeau ?

R : Une vanne à pointeau est un type particulier de vanne, dotée d'un orifice inhabituellement petit et d'un piston en forme d'aiguille qui se déplace de haut en bas dans les limites de l'orifice. De cette façon, il ressemble à une aiguille dans une seringue, d’où son nom.

Q : Les vannes à pointeau sont-elles directionnelles ?

R : Bien que la fonction de base soit la restriction du débit, la différence fondamentale entre les deux est que la vanne à pointeau contrôle le débit dans les deux sens (bidirectionnel) et la vanne de contrôle de débit contrôle le débit dans un seul sens (permettant un écoulement libre dans le sens opposé). .

Q : Une vanne à pointeau est-elle la même chose qu’une vanne à piston ?

R : Si vous avez besoin d’un contrôle précis du débit et d’une faible chute de pression, les vannes à pointeau peuvent être le meilleur choix. Cependant, si vous avez des débits élevés et des applications à haute pression ou si vous avez besoin de capacités d'autonettoyage, les vannes à piston peuvent être mieux adaptées.

Q : Un robinet à pointeau est-il un papillon des gaz ?

R : Le papillon des gaz contrôle la vitesse de fonctionnement d'un dispositif pneumatique et la transmission des signaux de pression d'air.

Q : Quelle vanne ne doit jamais être utilisée pour le contrôle du débit ?

R : Les vannes à vanne ne conviennent pas pour limiter le volume. Le contrôle du débit est difficile en raison de la conception de la vanne et le flux de fluide frappant une vanne partiellement ouverte peut causer des dommages importants à la vanne. Sauf autorisation expresse du fabricant, les robinets-vannes ne doivent pas être utilisés pour l’étranglement.

Q : Comment une vanne à pointeau contrôle-t-elle le débit d’air ?

R : La fonction de la vanne à pointeau est de contrôler le débit de fluide, et elle le fait en ajustant la taille de l'orifice. Plus l'orifice est petit, plus le débit est lent. A l’inverse, plus l’orifice est grand, plus le débit est rapide. Ce simple fait est ce qui fait des vannes à pointeau un outil si précieux dans de nombreuses applications différentes.

Q : Quel est l’autre nom d’une vanne à pointeau ?

R : Les vannes à pointeau, également connues sous le nom de vannes à piston, trouvent des applications dans divers contextes dans lesquels une régulation précise du débit ou de la pression est essentielle. Ils sont couramment utilisés dans toute une série d’industries et de situations, notamment : le traitement de l’eau, les barrages, les processus industriels, les réservoirs et les centrales électriques.

Q : Un robinet à tournant sphérique ou un robinet à pointeau offre-t-il un meilleur contrôle du débit ?

R : D’un autre côté, les vannes à pointeau constituent une meilleure option lorsque l’application nécessite de contrôler le débit avec une grande précision en ajustant la position du piston.

Q : Quel est l’orifice d’une vanne à pointeau ?

R : Une vanne à pointeau d'instrument utilise une goupille conique pour ouvrir progressivement un espace pour un contrôle précis du débit. Le débit peut être contrôlé et régulé à l’aide d’une broche. Une vanne à pointeau possède un orifice relativement petit avec un siège long et conique et un piston en forme d'aiguille à l'extrémité d'une vis, qui s'adapte exactement au siège.
