En ce qui concerne les vannes industrielles, les vannes de porte sont parmi les types les plus couramment utilisés. Ils sont conçus pour démarrer, arrêter et réguler l'écoulement de divers fluides, y compris les liquides, les gaz et la vapeur. API (American Petroleum Institute) et ANSI (American National Standards Institute) sont les deux normes qui sont fréquemment mentionnées dans le contexte des vannes Gate (American National Standards Institute. En tant que fournisseur de soupapes de porte, la compréhension des différences entre l'API et les vannes de porte ANSI est cruciale pour fournir les bons produits à nos clients. Dans cet article de blog, je vais plonger dans les principales distinctions entre ces deux types de vannes de porte.
1. Normes et applications
Vannes de porte API
Les normes API sont spécifiquement adaptées à l'industrie pétrolière et gazière. Ces normes garantissent que les vannes peuvent résister aux conditions difficiles couramment rencontrées dans l'exploration, la production, la production, le raffinage et le transport pétroliers et gazières. Les soupapes de porte API sont rigoureusement testées pour répondre aux exigences élevées de pression et de température élevée de l'industrie. Par exemple, dans les plates-formes pétrolières offshore, où les vannes sont exposées à l'eau de mer corrosive et à des débits d'huile et de gaz à forte pression, les vannes de la porte API sont le choix préféré. Ils sont conçus pour empêcher les fuites et assurer un fonctionnement sûr et efficace dans ces environnements critiques.
Vannes de porte ANSI
Les normes ANSI, en revanche, sont plus générales et couvrent un large éventail d'industries, y compris le traitement de l'eau, le traitement chimique et la production d'électricité. Les soupapes de porte ANSI sont utilisées dans les applications où les besoins en pression et en température ne sont pas aussi extrêmes que ceux de l'industrie pétrolière et gazière. Par exemple, dans une usine de traitement de l'eau municipale, les vannes de porte ANSI peuvent être utilisées pour contrôler l'écoulement de l'eau à travers différents stades du processus de traitement. Ces vannes sont conçues pour fournir un service fiable dans une variété de conditions de fonctionnement normales.
2. Conception et construction
Design du corps et du capot
- Vannes de porte API: Les vannes de la porte API ont généralement un corps et une conception de capot plus robustes. Ils sont souvent faits de matériaux à haute résistance tels que l'acier forgé pour résister aux pressions élevées. La connexion de capot est généralement conçue pour fournir un joint serré dans des conditions extrêmes. Par exemple, certaines soupapes de porte API utilisent une conception de capot boulonnée avec un grand nombre de boulons pour assurer une connexion sécurisée entre le corps et le capot.
- Vannes de porte ANSI: Les vannes ANSI peuvent avoir une conception de corps et de capot relativement plus simple. Ils peuvent être faits en fonte ou en acier coulé, qui sont plus efficaces pour les applications avec des exigences de pression plus faibles. La connexion de bonnet peut être boulonnée ou filetée, selon l'application spécifique.
Design de siège et de coin
- Vannes de porte API: Les vannes de la porte API comportent souvent une conception de siège et de coin métallique en métal. Cette conception offre d'excellentes performances d'étanchéité même dans les environnements à haute pression et à haute température. Le coin est généralement conçu pour fournir un fermé serré - contre les sièges, empêchant les fuites. Certaines vannes de porte API utilisent une conception de coin flexible, qui peut s'adapter aux changements de température et de pression, garantissant un joint fiable.
- Vannes de porte ANSI: Les vannes ANSI peuvent avoir une variété de conceptions de sièges et de coin. Ils peuvent utiliser une conception en place douce, qui fournit un meilleur sceau dans les applications où le fluide contient des particules ou est corrosif. La conception de coin peut être solide ou divisée, selon les exigences spécifiques de l'application.
3. Ristes de pression et de température
Vannes de porte API
Les soupapes de la porte API sont conçues pour gérer des pressions et des températures élevées. Ils peuvent généralement résister aux pressions allant de 150 à 2500 livres par pouce carré (psi) et des températures allant de - 20 ° F à 1000 ° F. Ces notes élevées les rendent adaptées à une utilisation dans l'industrie pétrolière et gazière, où les conditions de fonctionnement peuvent être extrêmement sévères.
Vannes de porte ANSI
Les soupapes de la porte ANSI ont une plus large plage de pression et de température. Les cotes de pression peuvent varier de 125 à 2500 psi, et les cotes de température peuvent varier en fonction du matériau de la construction. Pour les applications générales - à usage, les soupapes de grille ANSI peuvent gérer les températures de - 20 ° F à 450 ° F. Cependant, pour les applications à haute température, des matériaux spéciaux peuvent être utilisés pour augmenter la cote de température.
4. Test et certification
Vannes de porte API
Les vannes de la porte API sont tenues de subir des procédures de test strictes pour répondre aux normes API. Ces tests incluent les tests hydrostatiques, les tests de fuite de siège et les tests d'incendie. Les tests hydrostatiques sont utilisés pour vérifier la capacité de la vanne à résister à la pression sans fuite. Les tests de fuite de siège garantissent que la valve fournit un arrêt serré. Les tests d'incendie sont cruciaux pour les vannes utilisées dans l'industrie pétrolière et gazière pour s'assurer qu'ils peuvent maintenir leur intégrité en cas d'incendie. Les soupapes de la porte API sont également nécessaires pour avoir un monogramme API, ce qui indique qu'ils répondent aux normes API.
Vannes de porte ANSI
Les soupapes de porte ANSI sont testées selon les normes ANSI. Les procédures de test peuvent inclure des tests hydrostatiques et des tests de fuite de siège. Cependant, les exigences de ces tests peuvent être moins strictes que celles des vannes de porte API. Les vannes ANSI ne nécessitent généralement pas de monogramme spécifique, mais ils doivent respecter les normes ANSI pertinentes.
5. Considérations de coûts
Vannes de porte API
En raison de leurs matériaux de haute qualité, de leur conception robuste et de leurs exigences de test strictes, les vannes de la porte API sont généralement plus chères que les vannes de porte ANSI. Le coût de la fabrication de soupapes de porte API est plus élevée en raison de l'utilisation de matériaux à haute résistance et du besoin d'usinage et de tests précis. Cependant, l'investissement dans les vannes API est justifiée dans les applications où la fiabilité et la sécurité sont de la plus haute importance, comme dans l'industrie pétrolière et gazière.
Vannes de porte ANSI
Les soupapes de la porte ANSI sont plus coûteuses pour les applications où les besoins en pression et en température ne sont pas aussi extrêmes. L'utilisation de matériaux moins coûteuses et de processus de fabrication plus simples entraîne un coût inférieur. Cela fait des vannes ANSI un choix populaire pour les industries où le coût est un facteur majeur, comme le traitement de l'eau et le traitement des produits chimiques généraux.
Conclusion
En résumé, les principales différences entre les vannes API et ANSI se trouvent dans leurs normes, leurs applications, leur conception, leur pression et leurs cotes de température, leurs tests et leurs coûts. En tant que fournisseur de soupape de porte, nous comprenons les exigences uniques des différentes industries et pouvons fournir le bon type de soupape de porte pour chaque application. Que vous ayez besoin d'une soupape de porte API à haute performance pour l'industrie pétrolière et gazière ou une vanne de porte ANSI efficace pour une usine de traitement de l'eau, nous avons l'expertise et les produits pour répondre à vos besoins.

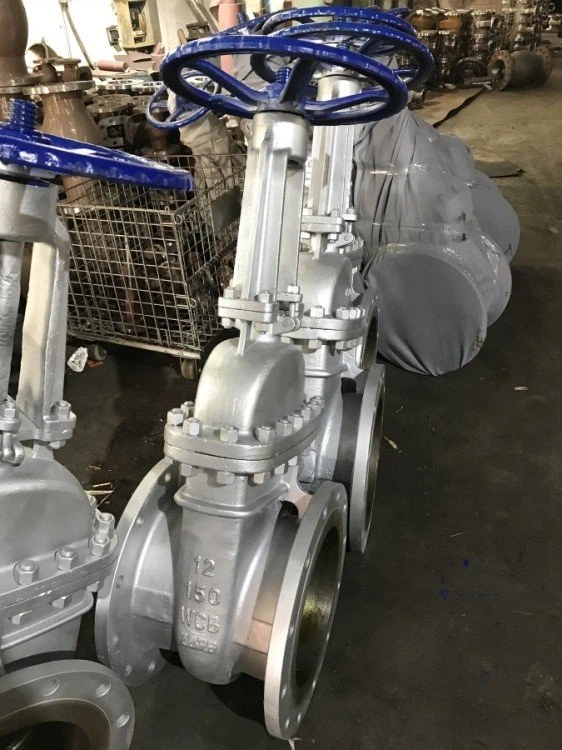

Si vous êtes intéressé à acheter des vannes de porte, nous vous invitons à explorer notre gamme de produits. Nous proposons une variété de vannes de porte, y comprisVanne à bride en acier inoxydable,Vanne à bride en acier inoxydable, etVanne SS. Contactez-nous dès aujourd'hui pour discuter de vos exigences spécifiques et commencer une négociation des achats. Notre équipe d'experts est prête à vous aider à trouver la solution de vanne de porte parfaite pour votre projet.
Références
- Normes API pour les valves, American Petroleum Institute
- Normes ANSI pour Valves, American National Standards Institute
- Manuel de valve industriel, diverses publications de l'industrie
