Comment éviter la cavitation dans une vanne papillon ?

La cavitation dans une vanne papillon peut constituer un problème important qui affecte les performances, la durabilité et l'efficacité globale d'un système fluidique. En tant que fournisseur de vannes papillon de confiance, nous comprenons l'importance de prévenir la cavitation pour garantir la fiabilité à long terme de nos produits. Dans ce blog, nous examinerons les causes de la cavitation dans les vannes papillon et proposerons des stratégies pratiques pour l'éviter.

Comprendre la cavitation dans les vannes papillon

La cavitation se produit lorsque la pression d'un fluide circulant dans une vanne chute en dessous de sa pression de vapeur, provoquant la formation de bulles de vapeur. Lorsque le fluide se déplace vers une zone de pression plus élevée, ces bulles s’effondrent soudainement. Cet effondrement génère des ondes de choc à haute énergie qui peuvent endommager les composants de la vanne, notamment le disque, le siège et le corps de la vanne papillon.

Les conditions conduisant à la cavitation dans une vanne papillon impliquent souvent une chute de pression importante à travers la vanne. Lorsqu'une vanne papillon est partiellement ouverte, le débit du fluide est restreint et la vitesse du fluide augmente. Selon le principe de Bernoulli, à mesure que la vitesse d'un fluide augmente, sa pression diminue. Si la pression descend en dessous de la pression de vapeur du fluide, une cavitation peut se produire.

Facteurs influençant la cavitation dans les vannes papillon

Plusieurs facteurs contribuent à la probabilité de cavitation dans une vanne papillon :

1. Angle d'ouverture de la vanne: Un petit angle d'ouverture de la vanne crée une chute de pression importante car le fluide doit passer par un passage étroit. Cela peut entraîner une diminution rapide de la pression et augmenter la probabilité de cavitation. Par exemple, lorsqu'une vanne papillon n'est ouverte qu'à 10 à 20 %, la chute de pression peut être substantielle, en particulier dans les systèmes à haut débit.
2. Propriétés du fluide: La pression de vapeur du fluide est un facteur critique. Les fluides ayant des pressions de vapeur plus faibles sont plus susceptibles de caviter dans les mêmes conditions de chute de pression. De plus, la viscosité du fluide peut affecter le comportement d’écoulement. Les fluides à haute viscosité ont tendance à avoir un schéma d'écoulement différent, ce qui peut augmenter ou diminuer le risque de cavitation en fonction de la conception du système.
3. Pression et débit du système: Les débits élevés et les différences de pression importantes à travers la vanne sont des causes courantes de cavitation. Dans les systèmes où il existe une différence significative entre les pressions amont et aval, le fluide est plus susceptible d'atteindre le seuil de pression de vapeur.

Mesures préventives contre la cavitation

En tant que fournisseur de vannes papillon, nous recommandons les stratégies suivantes pour éviter la cavitation :

1. Dimensionnement approprié des vannes: La sélection de la vanne papillon de la bonne taille pour l'application est cruciale. Une vanne surdimensionnée peut fonctionner avec un petit angle d'ouverture, augmentant ainsi le risque de cavitation. D'un autre côté, une vanne sous-dimensionnée peut provoquer des chutes de pression excessives et des débits à grande vitesse. Nos experts peuvent vous aider à déterminer la taille de vanne appropriée en fonction du débit, de la pression et des propriétés du fluide de votre système.
2. Optimiser le fonctionnement des vannes: Assurez-vous que la vanne papillon fonctionne dans une plage appropriée. Évitez d'utiliser la vanne à des angles d'ouverture très faibles pendant des périodes prolongées. Par exemple, essayez de maintenir l'ouverture de la vanne entre 30 % et 70 % autant que possible. Si le système nécessite un contrôle précis du débit, envisagez d'utiliser une stratégie de contrôle plus sophistiquée, telle qu'un positionneur, pour maintenir la vanne dans une position optimale.

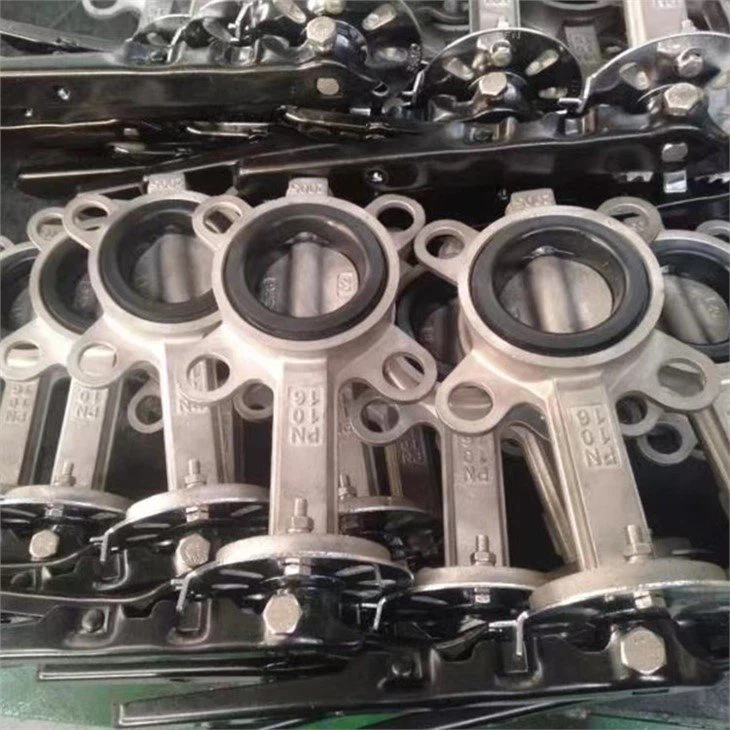

3. Choisissez le bon matériau de vanne: Il est essentiel de sélectionner un matériau de vanne résistant aux dommages causés par la cavitation. L’acier inoxydable est un choix populaire pour sa résistance à la corrosion et sa durabilité. Nous offronsVanne papillon à plaquette en acier inoxydableetVanne papillon à cosse en acier inoxydablequi peut mieux résister aux effets érosifs de la cavitation que certains autres matériaux. Les matériaux à surface dure peuvent résister à l'impact des bulles de vapeur qui s'effondrent, prolongeant ainsi la durée de vie de la vanne.
4. Modifier la conception du système: Si la cavitation est un problème persistant, envisagez de modifier la conception du système. Par exemple, vous pouvez installer un réducteur de pression en amont de la vanne papillon pour réduire la différence de pression à travers la vanne papillon. Une autre option consiste à utiliser plusieurs vannes en série pour répartir la chute de pression plus uniformément.
5. Utiliser une garniture anti-cavitation: Certaines vannes papillon sont disponibles avec un trim anti-cavitation. Cet élément spécialement conçu aide à contrôler la répartition du débit et de la pression dans la vanne, réduisant ainsi le risque de cavitation. Notre entreprise proposeVanne papillon à cosse en acier inoxydableavec des fonctionnalités anti-cavitation avancées pour répondre aux exigences exigeantes de diverses applications.

Surveillance et maintenance

Une surveillance et un entretien réguliers sont également importants pour prévenir les problèmes liés à la cavitation. Voici quelques points clés :

1. Surveillance de la pression et du débit: Surveillez en permanence la pression et le débit à travers la vanne papillon. Installez des manomètres en amont et en aval de la vanne ainsi qu'un débitmètre pour suivre les conditions de fonctionnement. Tout changement soudain de pression ou de débit peut indiquer des problèmes potentiels de cavitation.
2. Inspection visuelle: Inspectez périodiquement la vanne pour déceler des signes de dommages par cavitation, tels que des piqûres, une érosion ou des fissures sur le disque, le siège ou le corps de la vanne. Si des dommages sont détectés, prenez des mesures immédiates pour réparer ou remplacer les composants concernés.
3. Lubrification et étanchéité: Assurez-vous que la vanne est correctement lubrifiée et que les joints sont intacts. Une bonne lubrification réduit la friction et l'usure, tandis qu'un joint approprié empêche les fuites. Les fuites peuvent provoquer des flux irréguliers, augmentant ainsi le risque de cavitation.

Conclusion

La cavitation dans une vanne papillon peut avoir des effets néfastes sur les performances de la vanne et sur l'efficacité globale du système fluidique. En tant que fournisseur fiable de vannes papillon, nous nous engageons à fournir des produits de haute qualité et des conseils d'experts pour vous aider à prévenir la cavitation. En suivant les stratégies décrites dans ce blog, vous pouvez garantir la fiabilité à long terme et les performances optimales de vos vannes papillon.

Si vous recherchez une vanne papillon haute performance ou si vous avez des questions sur la prévention de la cavitation dans vos applications de vannes, nous vous encourageons à nous contacter. Notre équipe de professionnels expérimentés est prête à vous aider à sélectionner la bonne vanne et à vous proposer des solutions personnalisées pour répondre à vos besoins spécifiques.

Références

• Streeter, VL et Wylie, EB (1981). Mécanique des fluides. McGraw-Colline.
• Idelchik, IE (1994). Manuel de résistance hydraulique. Presse CRC.
• Association des fabricants de vannes. (20XX). Guide de sélection et d’application des vannes.
